Καλούπια καλουπιών υψηλής κοιλότητας και υψηλής ταχύτητας: Χύτευση με συμπίεση έναντι χύτευσης με έγχυση

Εισαγωγή
Τα καπάκια μπουκαλιών συγκαταλέγονται στα πλαστικά προϊόντα με τον μεγαλύτερο όγκο στον κόσμο. Μία μόνο μάρκα ποτών ή νερού μπορεί να καταναλώνει εκατομμύρια καπάκια ημερησίως. Για να καλυφθεί αυτή η ζήτηση, οι τεχνολογίες καλουπιών και διεργασιών έχουν εξελιχθεί ώστε να παράγουν πώματα σε κύκλους κάτω των 4 δευτερολέπτων, με 48, 64 ή ακόμα και 96 κοιλότητες ανά καλούπι. Δύο κυρίαρχες τεχνολογίες ανταγωνίζονται σε αυτόν τον χώρο: χύτευση με συμπίεση και χύτευση με έγχυση. Το καθένα έχει τα δυνατά του σημεία και η κατανόησή τους είναι κρίσιμη για κάθε κατασκευαστή καλουπιών ή μορφοποιητή που εξυπηρετεί τη βιομηχανία κλεισίματος.
Ως τεχνικός καλουπιών με δεκαετίες εμπειρίας σε καλούπια συσκευασίας υψηλής σπηλαίωσης, θα σας καθοδηγήσω στις τεχνικές αποχρώσεις και των δύο μεθόδων και, στη συνέχεια, θα επικεντρωθώ στις τεχνολογίες χύτευσης με έγχυση που επιτρέπουν την παραγωγή υψηλής ταχύτητας καπακιού υψηλής κοιλότητας—έλεγχος πύλης βαλβίδας θέρμανσης, υψηλής ταχύτητας βελτιστοποίηση ψύξης ή πραγματική εξαγωγή, Μελέτη περίπτωσης καλουπιού καπακιού 48 κοιλοτήτων.

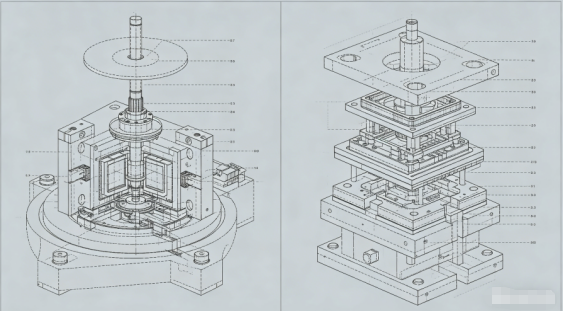

1. Χύτευση συμπίεσης έναντι χύτευσης με έγχυση για καπάκια
Διαδικασία χύτευσης με συμπίεση:
Ένα προζυγισμένο λιωμένο πλαστικό παρίσιο (συνήθως PP ή HDPE) πέφτει σε μια ανοιχτή κοιλότητα καλουπιού. Το καλούπι κλείνει, συμπιέζοντας το υλικό στο σχήμα του καπακιού. Μετά από σύντομο χρόνο ψύξης, το καπάκι εκτοξεύεται. Αυτή η διαδικασία είναι συνεχής και περιστροφική: πολλαπλά καλούπια σε καρουζέλ ανοίγουν και κλείνουν διαδοχικά.
Διαδικασία χύτευσης με έγχυση:
Το λιωμένο πλαστικό εγχέεται υπό υψηλή πίεση σε μια κλειστή κοιλότητα καλουπιούαχ ένα ζεστό σύστημα δρομέα. Μετά τη συσκευασία και την ψύξη, το καλούπι ανοίγει και τα καπάκια εκτινάσσονται. Το καλούπι μπορεί να έχει 32, 48, 64 ή περισσότερες κοιλότητες.

Χαρακτηριστικό	Χύτευση με συμπίεση	Χύτευση με έγχυση
Χρόνος κύκλου	2–4 δευτερόλεπτα (πολύ γρήγορα)	4–8 δευτερόλεπτα (εξαρτάται από τη σπηλαίωση)
Σπηλαίωση	Απεριόριστο (περιστροφικό)	Περιορίζεται από την χωρητικότητα του σφιγκτήρα μηχανής και το μέγεθος της πλάκας
Ευελιξία σχεδιασμού καπακιού	Περιορισμένη (συμμετρικά, απλά σχήματα)	Υψηλό (υποκοπές, ζωντανοί μεντεσέδες, επενδύσεις)
Συνοχή βάρους	Άριστα (±0,3%)	Καλό (±1%) με έλεγχο πύλης βαλβίδας
Αρχική επένδυση εργαλείου	Πολύ ψηλά (περιστροφική πρέσα)	Χαμηλότερο για μέτρια κοιλότητα
Υλικά απόβλητα	Minimal (χωρίς δρομέα)	Μπορεί να μηδενιστεί με ζεστό δρομέα
Καλύτερη εφαρμογή	Απλά, μεγάλης ποσότητας καπάκια νερού/CSD	Σύνθετα καπάκια με χιτώνια, ζώνες απόδειξης παραβίασης

Ετυμηγορία:Για εξαιρετικά μεγάλο όγκο, πολύ απλά πώματα (π.χ. καπάκια νερού 28 mm), κυριαρχεί η χύτευση με συμπίεση. Αλλά για τα περισσότερα καπάκια που απαιτούν ακρίβεια, δακτυλίους απόδειξης παραβίασης, ενσωμάτωση επένδυσης ή πολύπλοκη γεωμετρία, η χύτευση με έγχυση με καλούπια υψηλής σπηλαίωσης είναι η προτιμώμενη επιλογή.

2. Έλεγχος πύλης βαλβίδας Hot Runner σε καλούπια καπακιού

Στα καλούπια έγχυσης με καπάκι υψηλής σπηλαίωσης, ο θερμός δρομέας είναι η καρδιά. Οι συμβατικές ανοιχτές πύλες αφήνουν ένα κατάλοιπο πύλης που μπορεί να γρατσουνιστεί ή να διαρρεύσει. Οι πύλες βαλβίδων είναι απαραίτητες για τα περισσότερα καπάκια ποτών.

Πώς λειτουργούν οι πύλες βαλβίδων:

Ένας πείρος που ενεργοποιείται πνευματικά ή υδραυλικά κινείται προς τα εμπρός για να κλείσει την πύλη αφού γεμίσει και γεμίσει η κοιλότητα. Αυτό κόβει το τήγμα καθαρά, αφήνοντας ένα ελάχιστο σημάδι μάρτυρα.

Βασικές απαιτήσεις για καλούπια καπακιού υψηλής σπηλαίωσης:

• Διαδοχική πύλη βαλβίδας:Για καλούπια με 48 κοιλότητες ή περισσότερες, το ταυτόχρονο άνοιγμα όλων των πυλών δημιουργεί μη ισορροπημένη πλήρωση λόγω της κατανομής της πολλαπλής πίεσης. Το διαδοχικό άνοιγμα (κατά ζώνες) εξισορροπεί τη ροή και μειώνει τις αιχμές πίεσης.
• Σχέδιο μύτης καρφίτσας:Η γεωμετρία του άκρου του πείρου της βαλβίδας (επίπεδη, κωνική ή σφαιρική) επηρεάζει το μέγεθος της σήμανσης της πύλης και την αξιοπιστία της στεγανοποίησης. Για τα καπάκια ανθρακούχου αναψυκτικού (CSD) που πρέπει να συγκρατούν την πίεση, μια τέλεια σφραγισμένη πύλη είναι κρίσιμης σημασίας.
• Αντοχή στη φθορά:Οι ακίδες και οι δακτύλιοι βαλβίδων βιώνουν εκατομμύρια κύκλους. Πρέπει να είναι κατασκευασμένα από ανθεκτικά στη φθορά υλικά (π.χ. ανοξείδωτος χάλυβας με επικάλυψη καρβιδίου βολφραμίου) και να έχουν ακριβές διάκενο (0,01–0,02 mm).
• Tέλεγχος θερμοκρασίας:Κάθε ακροφύσιο πρέπει να έχει ανεξάρτητο θερμοστοιχείο και θερμαντήρα για να αποτρέπεται η κατάψυξη ή η υποβάθμιση του τήγματος.

Συμβουλή: Για καπάκια με εσωτερικές επενδύσεις (π.χ. επενδύσεις φραγμού οξυγόνου για καπάκια χυμού), πύλες βαλβίδων τοποθετούνται συχνά μέσα στην κοιλότητα του καπακιού (υποπύλη) για να κρύψουν τα υπολείμματα.

Σε έναν κύκλο 4 δευτερολέπτων, η εκτόξευση πρέπει να είναι εξαιρετικά γρήγορη και απολύτως αξιόπιστη. Δύο κύριες μέθοδοι χρησιμοποιούνται στα καλούπια καπακιού:

Μηχανική εκτόξευση (πλάκα απογύμνωσης):

Μια πλάκα απογύμνωσης με ελατήριο περιβάλλει τον πυρήνα. Καθώς το καλούπι ανοίγει, η πλάκα απογύμνωσης ωθείται προς τα εμπρός σε σχέση με τον πυρήνα, αφαιρώντας το καπάκι. Αυτό είναι απλό και στιβαρό, αλλά η διαδρομή επιστροφής προσθέτει ένα κλάσμα του δευτερολέπτου.

Πνευματική εκτόξευση (έκρηξη αέρα):

Ο πεπιεσμένος αέρας (3–6 bar) διοχετεύεται μέσω του πυρήνα, φυσώντας το καπάκι. Αυτό είναι εξαιρετικά γρήγορο και απαλό, αλλά απαιτεί τέλεια σφράγιση πυρήνα και μπορεί να είναι θορυβώδες.

Τυπική πρακτική για καλούπια καπακιού υψηλής σπηλαίωσης:

Συνδυάστε μια σύντομη κίνηση της πλάκας απογυμνωτή (2–3 mm) για να σηκώσετε το καπάκι από τον πυρήνα, ακολουθούμενη από μια έκρηξη αέρα για να την απομακρύνετε. Η πλάκα απογύμνωσης εξασφαλίζει ότι το καπάκι σπάει ομοιόμορφα από τον πυρήνα, ενώ ο αέρας ολοκληρώνει την εκτόξευση χωρίς να αγγίζει την επιφάνεια σφράγισης του καπακιού.

Χρόνος εκτίναξης:Η διαδρομή εκτίναξης πρέπει να συμβεί αφού το καλούπι είναι πλήρως ανοιχτό για να αποφευχθεί η σύγκρουση με το σταθερό μισό. Τα προηγμένα καλούπια χρησιμοποιούν πλάκες απογύμνωσης που ενεργοποιούνται με έκκεντρο ή σερβοκινητήρα για ακριβή χρονισμό.

4. Βελτιστοποίηση ψύξης για καλούπια καπακιού

Η ψύξη καταναλώνει το 60–80% του χρόνου του κύκλου. Σε καλούπια καπακιού υψηλής σπηλαίωσης, η αποτελεσματική ψύξη είναι το κλειδί για την επίτευξη κύκλων κάτω των 5 δευτερολέπτων.

Ψύξη πυρήνα:Η καρφίτσα του πυρήνα είναι συνήθως το πιο καυτό μέρος. Τα παραδοσιακά ευθύγραμμα κανάλια ψύξης στον πυρήνα είναι αναποτελεσματικά.

Οι καλύτερες μέθοδοι περιλαμβάνουν:Φυσαλίδες (περιστροφικά ένθετα σωλήνων): Το ψυκτικό ρέει κάτω από ένα μικρό σωλήνα στο κάτω μέρος του πυρήνα και επιστρέφει μέσω του δακτυλίου, εξάγοντας θερμότητα.

Σπειροειδή ψυκτικά ένθετα:Μια ελικοειδής αυλάκωση επεξεργάζεται στο ένθετο του πυρήνα, δημιουργώντας μια σπειροειδή διαδρομή ροής για μέγιστη επιφανειακή επαφή.

Σύμμορφη ψύξη (ένθετα με εκτύπωση 3D): Για σύνθετους πυρήνες, τα πρόσθετα κατασκευασμένα ένθετα με ομοιόμορφα κανάλια μπορούν να μειώσουν το χρόνο ψύξης κατά 30–40%.

Ψύξη κοιλότητας:Το μισό της κοιλότητας χρειάζεται επίσης επιθετική ψύξη. Χρησιμοποιήστε φυσαλίδες ή ίσια κανάλια όσο το δυνατόν πιο κοντά στην επιφάνεια της κοιλότητας (απόσταση 1,5–2,5 mm).

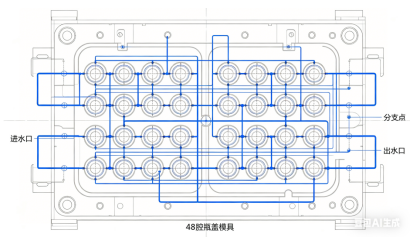

Ροή ψυκτικού:Εξασφαλίστε τυρβώδη ροή (αριθμός Reynolds > 5.000) σε όλα τα κανάλια. Υπολογίστε την πτώση πίεσης. ένα καλούπι 48 κοιλοτήτων μπορεί να απαιτεί πολλαπλά κυκλώματα ψύξης παράλληλα για τη διατήρηση υψηλής ταχύτητας ροής.

Διαχωρισμός κυκλώματος ψύξης:Για τα ψηλά καπάκια (π.χ. αθλητικά καπάκια), τα ξεχωριστά κυκλώματα για το πάνω και το κάτω τμήμα του πυρήνα μπορούν να εξαλείψουν την ωογένεια.

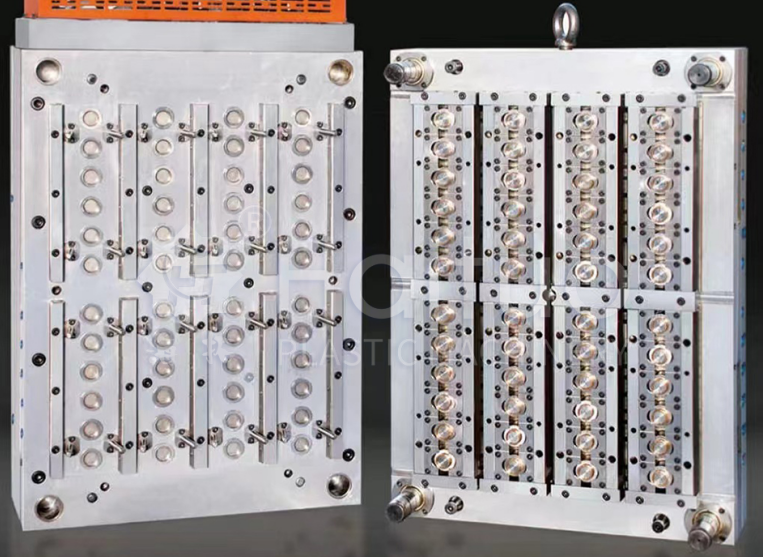

5. Μελέτη περίπτωσης: Καλούπι 48-Cavity Carbonated Soft Drink Cap

Πρόκληση:Μια μεγάλη εταιρεία ποτών χρειαζόταν ένα καλούπι για καπάκια PCO 1881 CSD 28 mm (ανθρακούχα αναψυκτικά). Κύκλος στόχος: 4,2 δευτερόλεπτα. Ετήσιος όγκος: 80 εκατομμύρια caps. Υλικό: PP + 5% αντιστατικός παράγοντας.

Σχεδιαστική προσέγγιση:

• Σπηλαίωση:48 κοιλότητες διατεταγμένες σε διάταξη 6×8. Βάση καλουπιού: χάλυβας υψηλής αντοχής (1,2738) με κολώνες στήριξης κάτω από κάθε κοιλότητα για αποφυγή εκτροπής της πλάκας.
• Ζεστός δρομέας:48 ακροφύσια πύλης βαλβίδων, άνοιγμα με σειρά ζώνης (3 ζώνες των 16 κοιλοτήτων). Τα κανάλια ροής πολλαπλής εξισορρόπησης υπολογιστή με απόκλιση 2%.
• Ψύξη:Core pins used spiral cooling inserts (copper alloy) for rapid heat extraction. Μεταχειρισμένα φυσαλίδες στην πλευρά της κοιλότητας. Each cavity had its own independent cooling circuit to ensure uniformity.
• Εκτίναξη:Πλάκα απογυμνωτή με αρχική διαδρομή 0,5 mm + χρονομετρημένη έκρηξη αέρα (4 bar). Ελατήρια επιστροφής εκτοξευτήρα σχεδιασμένα για 5 εκατομμύρια κύκλους.
• Υλικά:Καρφίτσες πυρήνα: H13 νιτρωμένη σε σκληρότητα επιφάνειας 65 HRC. Ένθετα κοιλότητας: S136 ανοξείδωτο για αντοχή στη διάβρωση από ανθρακούχο αέριο.

Αποτελέσματα μετά τη δοκιμή:

• Επιτευχθείς χρόνος κύκλου:4,0 δευτερόλεπτα (καλύτερο από τον στόχο)
• Διακύμανση βάρους καπακιών:±0,2%
• Απομεινάρι πύλης:λιγότερο από 0,05 mm, χωρίς διαρροές στη δοκιμή πίεσης (τα καπάκια συγκρατούνται 4 bar CO₂)
• Χρόνος ψύξης:1,9 δευτερόλεπτα (45% του συνολικού κύκλου) Η μούχλα παρήγαγε 5 εκατομμύρια καπάκια πριν από την πρώτη προγραμματισμένη προληπτική συντήρηση

Διδάγματα:Ο συνδυασμός σπειροειδούς ψύξης στους πυρήνες και διαδοχικής πύλης βαλβίδων ήταν το κλειδί. Ο πελάτης παρήγγειλε αργότερα ένα δεύτερο πανομοιότυπο καλούπι και τα δύο λειτουργούν δίπλα-δίπλα σε δύο μηχανές που παράγουν συνολικά 2.500 καπάκια ανά λεπτό.

Τα καλούπια υψηλής σπηλαίωσης που λειτουργούν με υψηλές ταχύτητες απαιτούν αυστηρή συντήρηση:

• Καθαρισμός πείρων βαλβίδας:Κάθε 500.000 κύκλους, οι ακίδες βαλβίδων και οι δακτύλιοι πρέπει να καθαρίζονται από εναποθέσεις άνθρακα. Χρησιμοποιήστε μια μαλακή ορειχάλκινη βούρτσα και διαλύτη.
• Αφαλάτωση καναλιών ψύξης:Η συσσώρευση αλάτων μειώνει την απόδοση ψύξης. Εκτελέστε χημική αφαλάτωση κάθε 1 εκατομμύριο κύκλους.
• Λίπανση συστήματος εκτίναξης:Οι οδηγοί πλάκας απογύμνωσης και οι βαλβίδες αέρα χρειάζονται τακτική λίπανση και αντικατάσταση στεγανοποίησης.
• Έλεγχος θερμαντήρα θερμού δρομέα:Μετρήστε την αντίσταση κάθε θερμαντήρα σε κάθε τράβηγμα του καλουπιού.
• Πρόγραμμα πρόληψης:Μετά από 3 εκατομμύρια κύκλους, αντικαταστήστε όλα τα εξαρτήματα φθοράς (πείροι βαλβίδων, δακτύλιοι, ελατήρια).

Σύναψη

Τα καλούπια καλουπιών υψηλής κοιλότητας και υψηλής ταχύτητας είναι θαύματα μηχανικής που ωθούν τα όρια της χύτευσης με έγχυση. Το αν θα επιλέξετε συμπίεση ή έγχυση εξαρτάται από τον όγκο, την πολυπλοκότητα του καλύμματος και την επενδυτική ικανότητα. Για καλούπια με έγχυση, η επιτυχία βρίσκεται σε τρεις πυλώνες:

• Θερμοί δρομείς πύλης βαλβίδαςμε διαδοχικό έλεγχο και ανθεκτικά στη φθορά υλικά.
• Εκτόξευση υψηλής ταχύτηταςσυνδυάζοντας πλάκα απογύμνωσης και εκτόξευση αέρα.
• Βελτιστοποιημένη ψύξηχρησιμοποιώντας φυσαλίδες, σπειροειδή ένθετα ή ομοιόμορφα σχέδια.

Η θήκη καλουπιού καλουπιού CSD με 48 κοιλότητες δείχνει ότι με σωστή σχεδίαση και κατασκευή ακριβείας, η χύτευση με έγχυση μπορεί να ανταγωνιστεί τη χύτευση με συμπίεση σε ταχύτητα, ενώ προσφέρει πολύ μεγαλύτερη ευελιξία σχεδιασμού.

Ως κατασκευαστής καλουπιών, η εξοικείωση με αυτές τις τεχνολογίες θα ανοίξει πόρτες στην αγορά κλεισίματος υψηλού όγκου, ένα από τα πιο απαιτητικά αλλά και ικανοποιητικά τμήματα του κλάδου μας.
